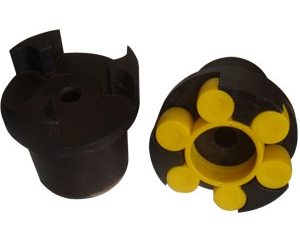

聯軸器零件在立式銑床上加工鍵槽時,經常遇到中心的找正間題。以前我們時常采用的是劃線、切痕觀察和半徑對刀找正。這樣中心線偏差較大,不能加工質量。為此,我們?cè)O(shè)計制作了
1.結構 該工裝主要由螺釘l、襯套2、v形架3和鋼球4等組成
2.操作方法沐護,IJ螺釘2. 4.鋼球襯套3 .v形架5.工作臺 使用時,將該工裝裝人立銑主抽的彈性卡套上,適度夾緊襯套2的筍18m爾外圓部位,V形架3在襯套2中可以自由轉動,將直徑相同的兩鋼球4放入銑床工作臺5的丁形槽中。前后移動銑床工作臺,使之兩鋼球圓心連線基本處在V形槽面夾角的中心位置,初步實現粗找正。再上升工作臺使兩鋼球與V形架3的住意一面 先接觸,以另一面為墓準仔細調整銑床工作臺位置,使兩鋼球外徑與兩V形面對稱均勻柑切,直至用銑床工作燈從V形架一端照射,操作者從另一端觀察四切點不漏光為止,即是理想的軸類零件的中心位置。
